【铺装】凹凸贴图制作

• 展示效果：

• 操作步骤：

（一）注意事项：

瓷砖哑光凹凸材质：

需要一张主图及一张凹凸贴图

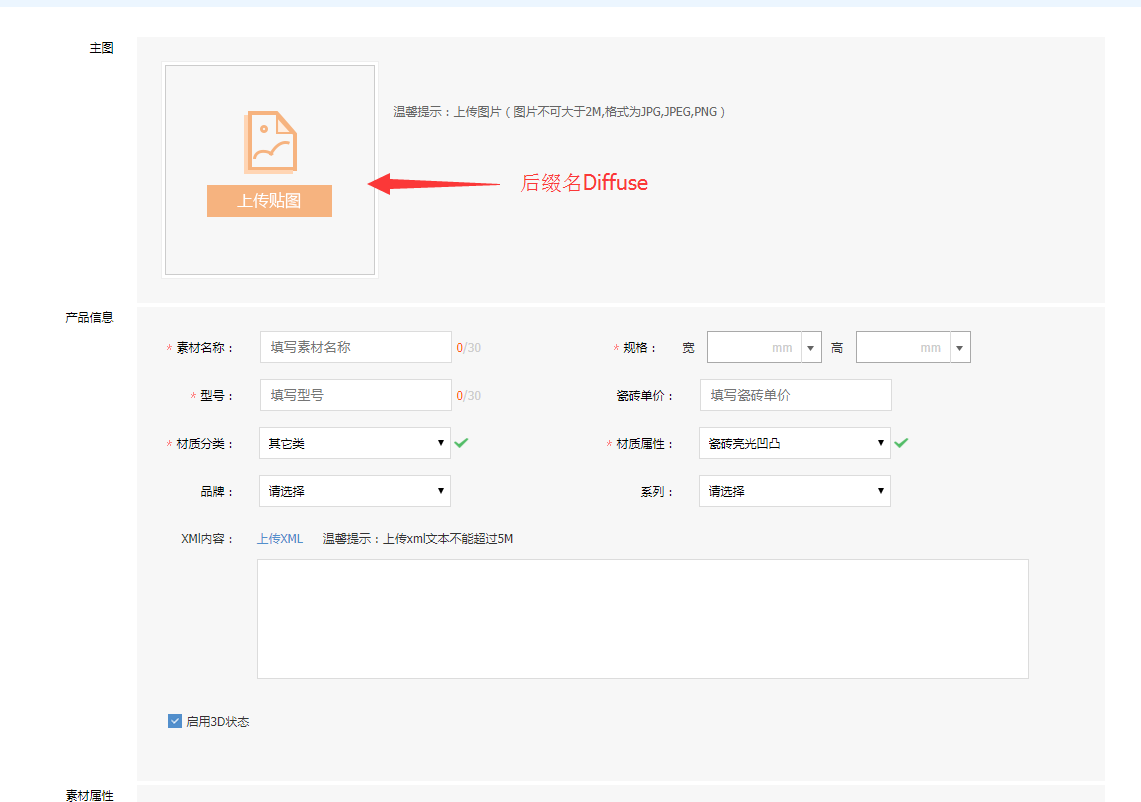

①主图命名为： xxx+Diffuse , 注意:xxx是任意名称,   Diffuse这是主图的固定名

主图上传位置：

②凹凸贴图命名为：xxx+Bump注意:xxx是任意名称,   Bump这是凹凸贴图的固定名

凹凸贴图上传位置：

瓷砖亮光凹凸材质：

①需要一张主图，一张凹凸贴图及一张反射贴图

凹凸贴图上传位置：

②主图命名为： xxx+Diffuse   注意:xxx是任意名称,   Diffuse这是主图的固

主图上传位置：

③凹凸贴图命名为：xxx+Bump注意:xxx是任意名称,   Bump这是凹凸贴图的固定名

凹凸贴图上传位置：

④反射贴图命名为:xxx+Reflect注意:xxx是任意名称, Reflect 是反射贴图的固定名

反射贴图上传位置：

注意：

1.主图的作用：控制的是材质的基本颜色。

2.凹凸贴图作用：控制的是材质纹理的凹凸，可用黑白图片来控制凹凸度，黑色凹下，白色凸起。

3.反射贴图作用：控制的是材质的反射即白色的地方反射，黑色的地方不反射。

6.凹凸贴图及反射贴图制作方法

①凹凸贴图及反射贴图均可以使用素材原图，只要命名规则正确即可。 不过，若想获得更好的效果，建议使用ps将其调整为黑白图。

②PS制作方法：

打开图片文件后，选择黑白：

根据图片颜色，适当拖动各颜色条，调整图片的灰度：

根据图片的实际情况，选择是否反相：

调整好后，保存，修改好后缀名即可。

注意：

凹凸贴图：黑色凹下，白色凸起。

反射贴图：白色的地方反射，黑色的地方不反射。

（二）上传贴图

1.登录企业域名xxx.admin.3vjia.com来到首页,点击【CRM】进入后台

2. 点击产品中心→点击3D模型素材库→点击铺砖→点击添加

3. 点击添加→点击上传贴图→素材名称：贴图名称→尺寸：根据贴图尺寸给→型号：根据贴图型号给→瓷砖单价→材质分类：其他类→材质属性：根据渲染的效果给，如下图

4.选择材质分类：其他类

4.选择材质属性：瓷砖哑光凹凸/瓷砖亮光凹凸

5..鼠标滚轮往下拖动→点击自定义分类，点击后台，点击贴图上传的路径最后一级目录→在“是否凹凸贴图”选项中选“是”--点击添加图片

6.点击发布新产品→提示发布成功则成功

7. 前端渲染测试
